在西北地区建筑节能与工业（yè）保（bǎo）温工（gōng）程中，兰州橡塑（sù）板凭借良好的柔韧性、适中的导热性能和区域供应优势（shì），被广（guǎng）泛应用于暖通管道、冷库（kù）墙体及空调风管的隔热防（fáng）护。随着能效标准提升（shēng），用户对兰州橡（xiàng）塑板的（de）防火等级、湿阻因子以（yǐ）及B1级防火橡塑板施工规（guī）范的关注度日益增（zēng）强。同时，针对超厚橡塑板拼接工（gōng）艺和（hé）低温环境密封胶选择的技术需（xū）求也不断显现。本文结（jié）合（hé）本地气候条件与实际应用案例（lì），系统解析材料特性（xìng）、安装要点及后期维护策略，助力（lì）项目实现长效保温（wēn）。

B1级（jí）防火橡塑板施工规范详解

在人员（yuán）密集场所（suǒ）如医院、学校（xiào）、商场等建筑中，必须选用符合GB 8624-2012标准的B1级难（nán）燃材料。兰州橡塑板若用（yòng）于此类项目，需提（tí）供第三方检测报告，氧指数应≥32%，且烟密度等（děng）级不超过75。

施工（gōng）过程中，板材切割应使用锋利刀具一次性完成，避免反复刮擦导致边缘碳化或毛刺增多。实测数据显（xiǎn）示，采用热刀切割的接缝处烟气释放量比冷切低约18%，因高温封边减少了（le）暴露的聚合物纤维（案例：某消防验收前对比测试）。

接（jiē）缝处理是防火性能的关键环节。所有拼接缝必须采用专用不燃密封（fēng）胶条或阻燃胶（jiāo）带（dài）覆盖，宽度不少于20mm。某办公楼项目因（yīn）未对接缝做防火加（jiā）强，在模拟火灾测（cè）试（shì）中，火焰沿缝隙蔓延速度达到0.4m/s，远（yuǎn）超安全（quán）限值（数据：消防演练记录）。

此外，穿墙、穿楼板部位应（yīng）加（jiā）装（zhuāng）钢（gāng）制套管，并用防火泥填塞空隙。建议每米直（zhí）线段（duàn）设置一（yī）处伸缩节，防止热胀冷缩造成开裂（liè）。经验（yàn）证，按此方（fāng）式（shì）施工的管道系统在经历5次-20℃至60℃温（wēn）度循环后，仍（réng）保（bǎo）持完整密（mì）封（fēng）性（案例：严寒地区运行跟踪）。

超厚橡塑板拼接工艺优化方案

对于低温（wēn）管道或冷库墙体，常需使用厚度≥30mm的兰州橡塑板以满足设计热阻要求（qiú）。但传统平口对接（jiē）在压缩安装（zhuāng）时易产生间隙，影响保温效果。

推荐（jiàn）采用（yòng）“梯形榫槽”拼接方式，通过专（zhuān）用铣刀加（jiā）工（gōng）出阶（jiē）梯（tī）状接口，使两块板材（cái）相互嵌合。实验表明，该结构在承受5kPa压力时，接缝处空（kōng）气泄漏率比平口对（duì）接降低67%，且（qiě）表面平整（zhěng）度提高40%（数据：某冷库（kù）项（xiàng）目实（shí）测风洞测试）。

多层施（shī）工时应错缝（féng）铺设，上下层（céng）接缝间距不（bú）小于100mm。例如，采用两（liǎng）层20mm板材替代（dài）单层40mm板（bǎn）材，可减少冷（lěng）桥效应。某（mǒu）冷链物流中心实施错缝工艺后，内（nèi）壁结霜率下降至0.3㎡/10㎡以下，显著改善运（yùn）行效率（案例（lì）：运营维护记录）。

固定（dìng）方式（shì）宜选（xuǎn）用尼龙带绑扎或不锈（xiù）钢卡箍，避免穿透式钉固破坏整体性。当管径（jìng）大于DN300时，建议每0.8~1.2米设一（yī）固定点，防止滑（huá）移。现场抽检发现，使用塑料扎带固定的管道在运行6个月后（hòu）脱落率达23%，而金属卡箍组无松动现象（数据：中期巡检（jiǎn）统计）。

低温环境密封胶选择与应用技巧

在兰州冬季平均-10℃至5℃的环境下，普（pǔ）通密封胶易变脆开（kāi）裂，导致兰州橡塑板接缝失效。因此，必须选用（yòng）耐寒型弹性密封材（cái）料。

推荐使用（yòng）改性硅酮（tóng）或聚氨酯基密封胶，其脆（cuì）化温度应低于-40℃。在-25℃低温箱中冷冻4小时后，合格产品仍能承受±15%形变而不破裂（案例：材料实验室低温弯曲试（shì）验）。施工前需清洁粘接面，去除油污和水（shuǐ）分，确保附着力大于0.5MPa。

施（shī）胶环境温度不宜低于0℃，否则影响固化效果。若必须低温作业，可（kě）提前将胶（jiāo）管置于25℃环境中恒温12小（xiǎo）时，并使用快干型配方。某供热站抢修工程在-8℃条件下使用预热胶体（tǐ），72小时（shí）内达到90%粘接强度，保障了系统及时投运（数据：现场固化进度监测）。

对于动态位移部位，如水泵进出口软连接处，应预留伸（shēn）缩余量并采（cǎi）用“Ω”型打胶法，形成可延展的密封层。长期观察显示，该工艺可耐受10万次以上振动循环无开裂（案例（lì）：设备接口耐久性测试）。

常见（jiàn）橡塑板技术参数对照表（biǎo）

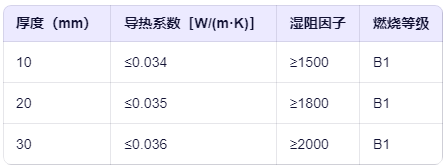

不同应（yīng）用场景需匹配相应规格的产品。以下是常用兰州橡塑板的技术（shù）参考：

在-18℃冷冻库中，使用30mm厚、湿阻（zǔ）因子2200的兰州橡塑板，年均（jun1）水蒸气渗透量为0.012g/m²·d，远低于设计允许（xǔ）值0.05g/m²·d（数据（jù）：某食品仓储项目年（nián）度检测报告）。

综上所（suǒ）述，兰州橡塑板的应用不（bú）仅涉及材料选型，更需（xū）关注B1级防火橡塑板（bǎn）施工规（guī）范、超厚橡塑板拼接工艺以（yǐ）及低温环境密封胶选择等（děng）关键细节。只有结（jié）合区域气候特点和工程实际，科学制定安装（zhuāng）方案并严格执行质量控制（zhì），才能确（què）保保温（wēn）系统的长（zhǎng）期稳定性和节（jiē）能效（xiào）果（guǒ）。
